Los motores de Corriente Continua (CC) se utilizan en máquinas y mecanismos de baja potencia y tensión, suelen utilizarse en robótica. Son motores menos robustos que los de Corriente Alterna (CA), sus componentes son mucho más caros y presentan un mantenimiento más complejo y costoso.
Según cómo conectemos los devanados correspondientes al inducido e inductor de un motor de Corriente Continua ( CC ), podemos obtener las siguientes configuraciones :
- Máquina de excitación Independiente
- Máquina Serie
- Máquina Shunt
- Máquina Compound ( Compuesta )
No todos los devanados se pueden intercambiar para conseguir las diferentes configuraciones, a excepción del devanado inductor para un motor Shunt que se puede utilizar en una máquina de conexión independiente.
- Bobinado Inducido : A-B (A1-A2)
- Bobinado Inductor Shunt : C-D (E1-E2)
- Bobinado Inductor Serie : E-F ( D1-D2)
- Bobinado Inductor Independiente : J-K (F1-F2)
 |
| Conexión Serie |
 |

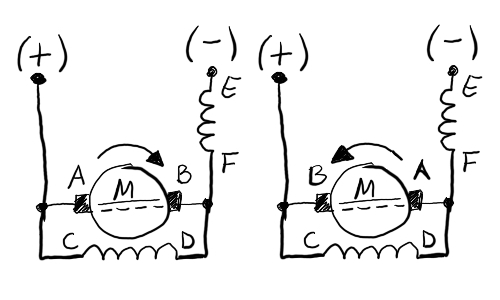

| Conexión Compound |
 |
| Conexión Independiente |
 |
| Conexión Shunt |
