Inversion de un motor III sin pasar por paro : Ejemplo Didáctico.

Funcionamiento de la instalación :

• Habilitar el Magnetotérmico del circuito de Potencia F0 y el de Maniobra F2.
• El Térmico de protección del motor F1 deberá estar reseteado, en caso de estar disparado luce la lámpara roja H0.

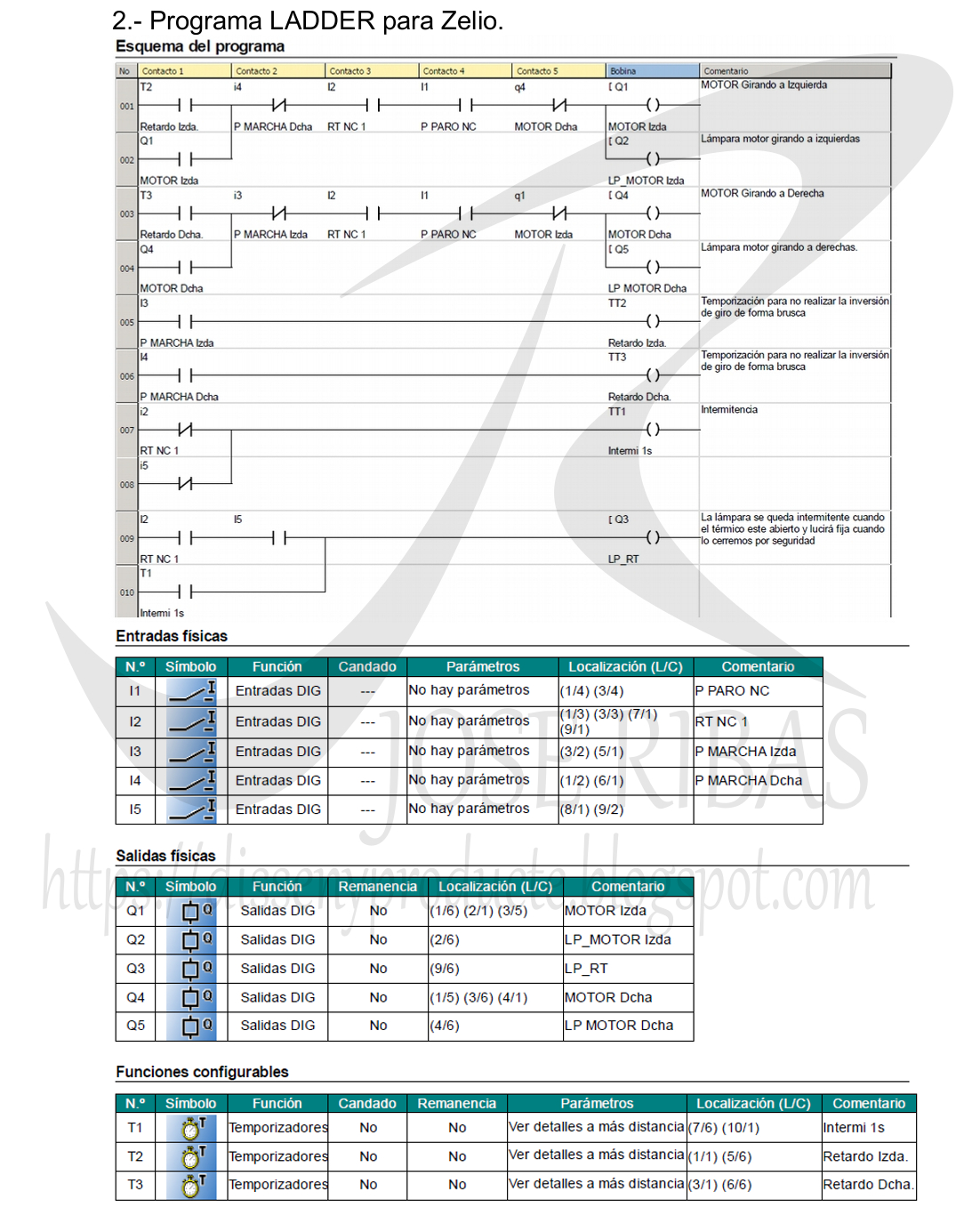

• Mediante el Pulsador de Marcha S1 ponemos en marcha el Motor Girando a Izquierda, lucirá la lámpara verde H1. Para realizar la inversión de giro del Motor Girando a Derechas pulsaremos el Pulsador de Marcha S2, lucirá la lámpara H2. Como medida de seguridad se ha utilizado los pulsadores de marcha con doble cámara NA y NC simultáneamente y se ha colocado un doble enclavamiento de seguridad, contactos auxiliares de KM1 y KM2 NC.
• Para volver a invertir el giro deberemos pulsar de nuevo el Pulsador de Marcha S1.
• Para parar el motor deberemos pulsar el botón de paro S0.
• Si durante el funcionamiento del motor salta el Térmico, luce la lámpara roja H0.
• Se deberá rearmar el Térmico F1 y retomar el punto 3.
